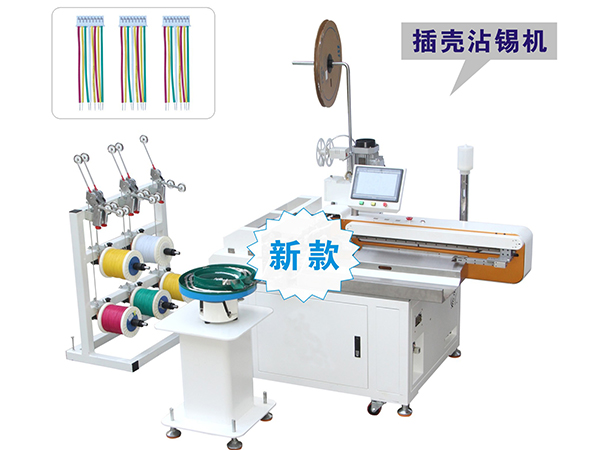

全自动压端穿壳沾锡机

全自动压端穿壳沾锡机

型号:HW-C11A
功能:电线切断单端剥皮打端穿壳,单端扭线上锡
适用线材:电子线PVC线等
服务热线: 134-2905-5778
产品简介 / Introduction

特点描述Features

  • 01剥皮精度更高采用振动盘及精密轨道送壳,采用xy轴精密丝杆导轨三菱伺服传动精密导壳、喂壳、穿壳。
  • 02线材/模具更换方便各功能之间全电脑数字化快速切换,更换线材及端子模具方便快捷。
  • 03响应快·噪音低前后十字xy轴,均采用精密滚珠丝杆双导轨装置及日本三菱伺服,运行流畅噪音低。
  • 04多重保护芯线切线及前后端剥线完全分开独立运行,“三权分立”更有利于保护铜丝芯线。
  • 05胶皮收集更干净上刀框及二剥线刀口均设有吹胶皮及真空吸胶皮装置,多重保护确保胶皮收集干净。
  • 06使用寿命更长机器配件采用防锈防腐蚀材料,机器送线机构、刀架、气夹等均为防腐精磨硬质件。
  • 07异常可示警内置电路全部设置有异常信号监控指示灯,查询故障一目了然,轻松排除故障。

技术参数Technical parameter

型号名称 HW-C11A 全自动压端穿壳沾锡机
显示方式 中文触摸屏液晶显示
电源 AC220/50Hz
功能 电线切断单端剥皮打端穿壳,单端扭线上锡
适用线材 电子线PVC线等
电子线产能 500-600次XP数=产量, 按10P计6000条内/小时
裁线长度 18-840mm内(更短更长可定做)
剥口长度 前端8mm,后端12mm,可变换
电线范围 28#-16#电线(视线材而定)
穿壳p数 2-12(视具体情况而定)
沾锡深度 12mm内,可变换
扭线模式 马达驱动,正向反向扭线
外观尺寸 1900*1200*1500 mm
重量 680KG
检测功能 缺壳检测、堵壳检测、打端检测、缺线检测、线材打结、收纸检测、气压检测
辅助装置 横直端子漏废料装置/收纸机/收废胶皮装置/收废焊剂装置/收废锡渣装置/气压缓冲罐检测线机
可选装配 可加装端子压力监测仪、视觉监测系统、自动放线机

合旺质量保障体系推动实现“工业4.0”

  • 稳定性保障

    稳定性保障

    • 配8台高精度加工中心和中走丝、慢走丝等数控机床,确保配件精密度; • 电子元器件采用进口品牌,有效保证高速生产下的稳定性和一致性。
  • 精度的预控

    精度的预控

    • 从电机组合设计到送线模块创新技改,合旺设备实现系统化精度控制; • 自主设计制造的预送料系统、耐磨皮带增大摩擦力,保证线束加工精度。
  • 数字化体系

    数字化体系

    • 拥有成熟的数字化体系,提供符合生产工艺的软件、硬件一体化集成; • 拥有过硬的技术创新和加工制造能力,可根据客户需求快速研发新机型。
