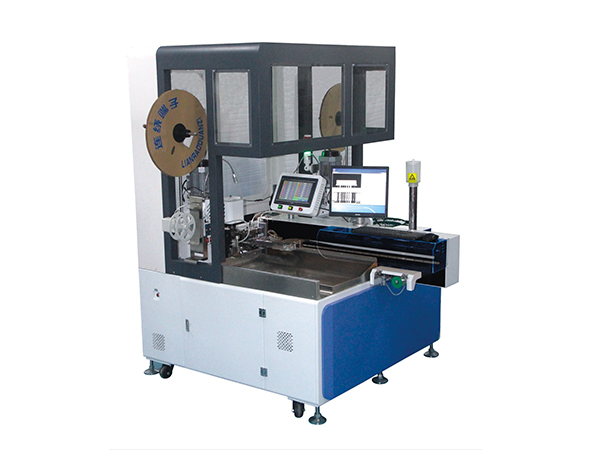

多功能多位单穿双打沾锡

多功能多位单穿双打沾锡

型号:HW-C018
功能:前端压端穿壳/后端上锡或后端压端
适用线材:电子线PVC线等
服务热线: 134-2905-5778
产品简介 / Introduction

特点描述Features

  • 011机顶两机集裁线、剥皮、前端压端、前端穿胶壳、后压端或扭线沾锡多功能于一体,相当于解决了2台机器的功能。
  • 02压端穿壳方便稳定后拉式定长裁切,专用精密端子模具,外置振盘及精密导轨送壳喂壳。
  • 03更换线材端子简单方便触屏界面,各功能之间均为数字化操作,在触屏上快捷任意设置。
  • 04快速准确沾锡压接采用三菱伺服双导轨设计,前端平移剥压、送壳、喂壳、穿壳均为xy点横直线运行。
  • 05胶皮收集更干净上刀框及二剥线刀口均设有吹胶皮及真空吸胶皮装置,多重保护确保胶皮收集干净。
  • 06秒换作业模式长/短线模式切换无需更换后剥线夹,扭线快慢松紧均可在触屏快速调切换。
  • 07使用寿命更长机器配件采用防锈防腐蚀材料,机器送线机构、刀架、气夹等均为防腐精磨硬质件。
  • 08异常可示警内置电路全部设置有异常信号监控指示灯,查询故障一目了然,轻松排除故障。

技术参数Technical parameter

型号名称 HW-C018 多功能多位单穿双打沾锡机
显示方式 中文触摸屏液晶显示
电源 AC220/50Hz
功能 前端压端穿壳/后端上锡或后端压端
适用线材 电子线PVC线等
适用线径 AWG28-AWG16 (视线材而定)
产能 500-600次XP数=产量, 按10P计6000条内/小时
外观尺寸 1900*1200*1560 mm
重量 680KG
功率 5000W内
扭线长度 2mm-12mm(视线材而定,可变换)
剥口长度 前端8mm,后端12mm,可变换
裁线长度 18-840mm内(更短更长可定做)
沾锡长度 12mm内,可变换
工作气压 0.4mpa-0.8mpa 气源干燥
穿壳p数 2-12(视具体情况而定)
扭线模式 马达驱动,正向反向扭线
传动 精密丝杆、导轨、减速机、振动盘
输送胶壳 振动盘,精密直振导轨
端子机 铸造式精密端子机
检测功能 缺壳检测、堵壳检测、打端检测、缺线检测、线材打结、收纸检测、气压检测
辅助装置 横直端子漏废料装置/收废焊剂装置/收废锡渣装置/收废胶皮装置
可选装配 可选装端子压力监测仪、视觉系统

合旺质量保障体系推动实现“工业4.0”

  • 稳定性保障

    稳定性保障

    • 配8台高精度加工中心和中走丝、慢走丝等数控机床,确保配件精密度; • 电子元器件采用进口品牌,有效保证高速生产下的稳定性和一致性。
  • 精度的预控

    精度的预控

    • 从电机组合设计到送线模块创新技改,合旺设备实现系统化精度控制; • 自主设计制造的预送料系统、耐磨皮带增大摩擦力,保证线束加工精度。
  • 数字化体系

    数字化体系

    • 拥有成熟的数字化体系,提供符合生产工艺的软件、硬件一体化集成; • 拥有过硬的技术创新和加工制造能力,可根据客户需求快速研发新机型。
