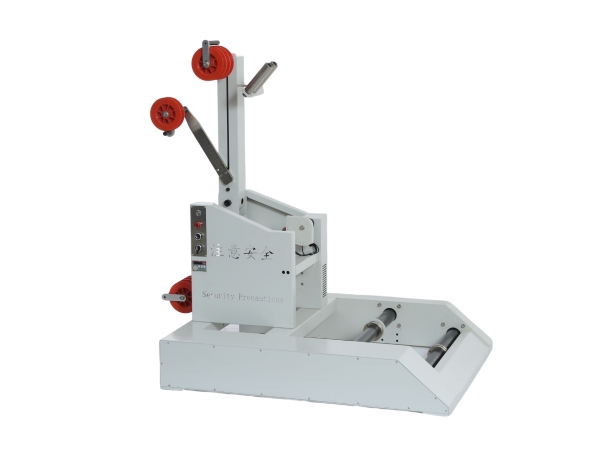

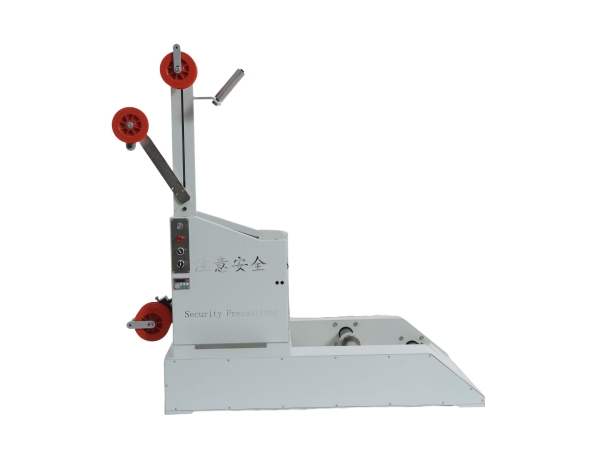

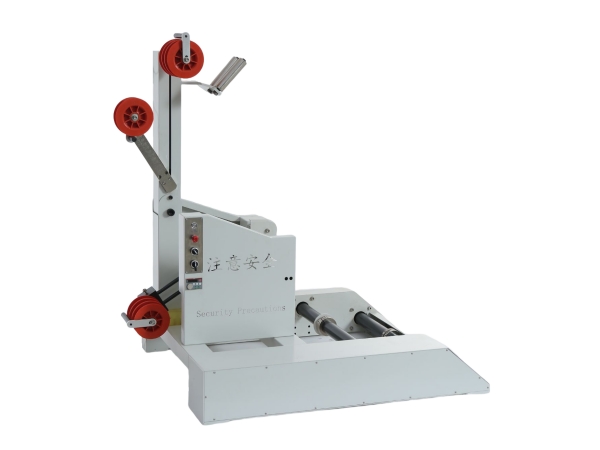

| 型 号 | 主动放线机HW-F680 |
| 主架材料 | 采用进口碳钢，钣金折弯焊接，结构牢固，外形美观 |
| 放线动力 | 0.55kw，国产品牌减速电机配矢量变频器，变频器控制放线速度，最大放线速度70米/分钟，最大线径16mm |
| 线盘升降 | 人工操作装卸线盘 |
| 适用线盘范围 | 直径300-700mm（客户需提供具体线盘尺寸） |
| 线盘宽度 | 最大宽度680mm |
| 可承载最大放线盘重量 | 150Kg |
| 感应方式 | 变频器多段速，根据储线轮拉起高度自动调节，无需人工干预 |
| 张力轮 | 张力轮分为上定轮组（3片）和下动轮组（2片），张力轮直径140mm |
| 速度反馈 | 当电脑剥线机工作时，张力轮随之移动，通过链轮带动电位器转动，电位器就会反馈信号给变频器，控制放线电机的速度，从而控制放线速度与电脑剥线机同步 |
| 张力调节 | 调整配重块位置，通过杠杆原理，即可调整张力大小 |
| 备 注 | 正常出厂默认为80HZ |
| ①最大速度计算方式为：变频器最高速度120HZ对应电机转速3240转，主动轮直径60MM，线速度为3240*60=194400，线盘外径700，对应转速为88.84转/分钟，假如此时线盘绕线最小内径为300mm，放线线速度为83687mm/分钟。 |
